소방복 화염 방어력 성능 평가 시스템
| 소프트웨어 | NI LabVIEW |
|---|---|
| 하드웨어 | NI cDAQ System Autonics LP-TK |
시스템 개요 및 목적
소방복을 입은 마네킹이 화재 속 온도에서 얼마나 화상을 입는지 측정하는 소프트웨어입니다.
시스템 설명
설정한 TC와 HeatController를 DAQ를 통해 측정을 하며 각각의 그래프에 데이터를 디스플레이하며, HeatController는 RS485 통신을 하여, 열판 제어를 하면서 온도 센서의 값 변화를 측정합니다.
방열판 슬라이더를 접점 제어를 하여 ON/OFF를 통해 열이 출력되는 공간을 매뉴얼 동작을 시킬 수 있으며, 단계별로 시간 값을 주어, 오토 시퀀스를 구현할 수 있습니다.

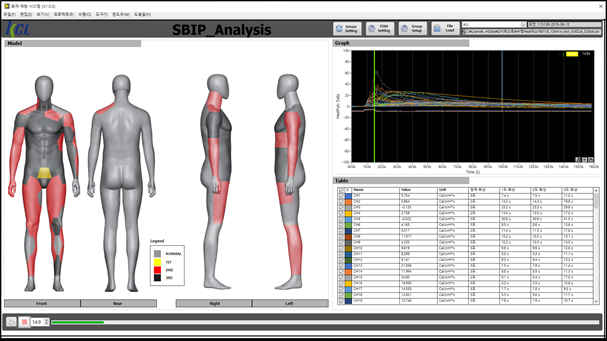

저장된 Raw Data를 이용하여, Analysis 창에서 분석을 할 수 있으며, FDM Setting에서 화상 정도를 계산하기 위한 파라미터 값을 기입하면 유한 차분법을 이용하여 화상 정도를 나타냅니다.
